Reverse · Minéralurgie
Pignon de synchronisation — benne preneuse 4 câbles
Numérisation et reconstitution 3D avec contrôle dimensionnel.
Précision métrologique ± 0,02 mm
CALCAD — Reverse Engineering mécanique de précision
Numérisation 3D, CAO paramétrique et inspection dimensionnelle pour redémarrer vos installations, fiabiliser vos pièces critiques et réduire vos temps d'arrêt.
- Modèles CAO 100 % paramétriques
- Plans 2D normalisés FR/EN
- Rapport métrologique complet
- Suivi de dossier traçable
CAO 3D — CANON DE REBOUCHAGE · FOUR DE NICKEL
Ils nous font confiance
Partenaires et références en environnement industriel exigeant.
KONIAMBO NICKEL
RENAULT TRUCKS
VOLVO
Expertises
Nos expertises
De la capture 3D à la documentation finale, nous sécurisons votre chaîne de valeur.
Numérisation 3D
Capture haute précision par scan laser et photogrammétrie pour les géométries complexes.
CAO paramétrique
Modèles 3D paramétriques facilitant les itérations, les variantes et la maintenance.
Inspection dimensionnelle
Contrôle avec cartographies d'écarts et tolérances géométriques (GD&T / ISO).
Plans 2D normés
Plans cotés FR/EN, cotations fonctionnelles et annotations normalisées.
Optimisation / rétrofit
Améliorations mécaniques orientées fiabilité, assemblage et maintenance.
Traçabilité & qualité
Processus documenté avec points de validation client et double vérification.
Méthodologie
De la pièce physique au dossier de fabrication
Un processus en 5 étapes, du cadrage du besoin à la livraison du dossier complet.
1
Cadrage du besoin
Analyse de la pièce, du contexte d'utilisation et des contraintes fonctionnelles avec vos équipes terrain.
2
Numérisation 3D
Scan haute densité et prise d'empreintes photo pour les zones difficiles d'accès.
3
Traitement du nuage
Nettoyage, alignement et reconstruction de surfaces à partir du nuage de points.
4
Modélisation CAO
Reconstruction paramétrique de la pièce et mise en cotes fonctionnelles.
5
Contrôle & livraison
Cartographie d'écarts, plans 2D normés et rapport métrologique transmis au client.
Équipements
De quoi capturer, modéliser et vérifier
-
Scanner 3D
Numérisation par nuage de points pour la capture de géométries complexes ou usées.
-
Poste de CAO paramétrique
Modélisation, mise en plan et cotation fonctionnelle sur logiciel CAO 3D professionnel.
-
Impression 3D
Prototypage plastique et résine époxy pour validation avant fabrication définitive.
Livrables
Ce que vous recevez
-
Modèle CAO paramétrique
Fichier natif et export STEP, prêt à modifier ou à intégrer à votre bibliothèque.
-
Plans 2D normés
Plans cotés PDF/DWG, FR ou EN selon vos standards internes.
-
Rapport métrologique
Cartographie d'écarts et synthèse des tolérances mesurées sur la pièce réelle.
Références
Projets menés pour l'industrie minière et métallurgique
Exemples représentatifs de pièces critiques, sous-ensembles complexes et optimisations en milieu industriel.
Reverse · Moteur électrique

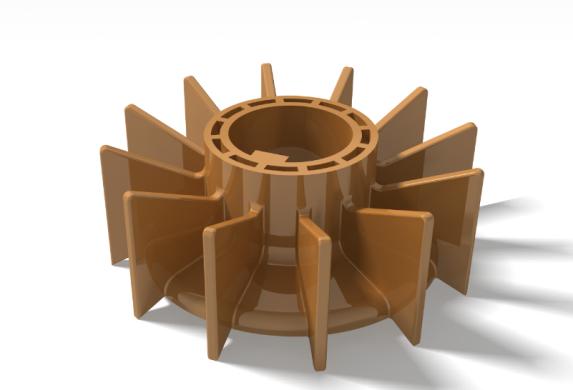

Ventilateur de refroidissement
Reverse engineering complet, sans plan d'origine.
CAO · Affinage-Grenaillage

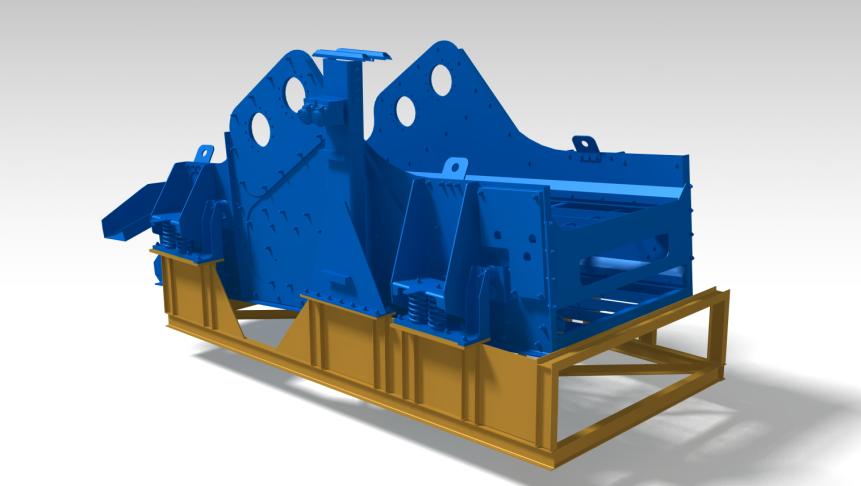

Châssis banc d'essai — crible Chauvin
Conception CAO 3D complète du châssis.
Optimisation · Homogénéisation

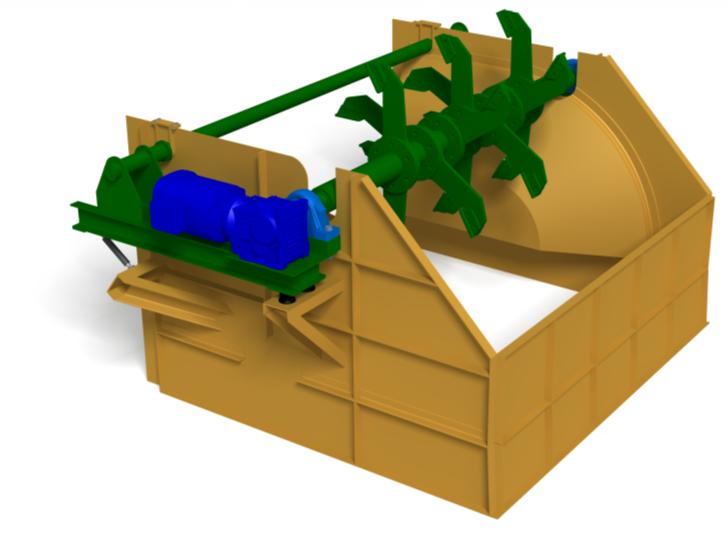

Optimisation cinématique — groupe moto-réducteur
Amélioration du groupe moto-réducteur d'extracteur.
Reverse · Concassage

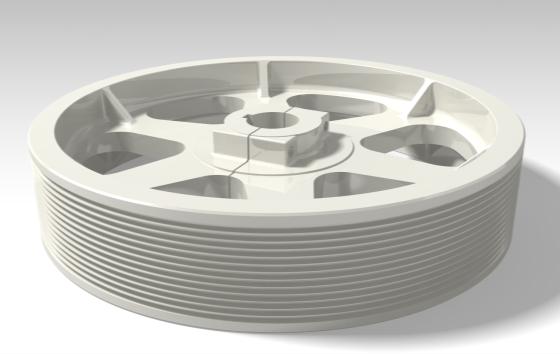

Poulie volant 13 gorges — concasseur Babbitless BCD 47
Reverse engineering sans plan disponible.
Optimisation · Four Demag

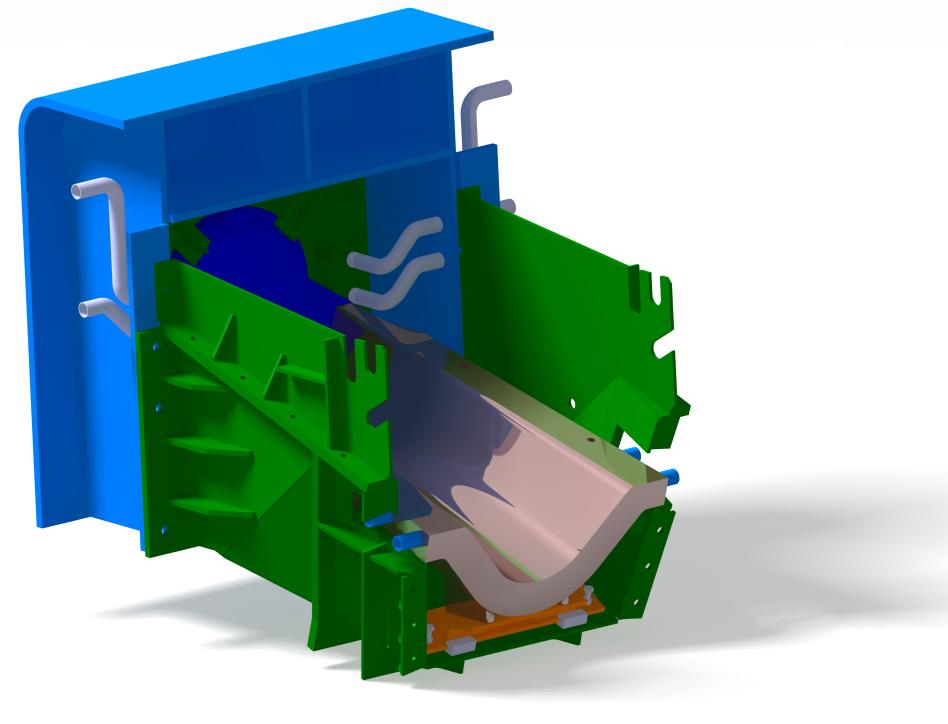

Goulotte-chapelle — optimisation refroidissement
Optimisation du refroidissement et de l'assemblage pour service continu.
CAO · Électrodes

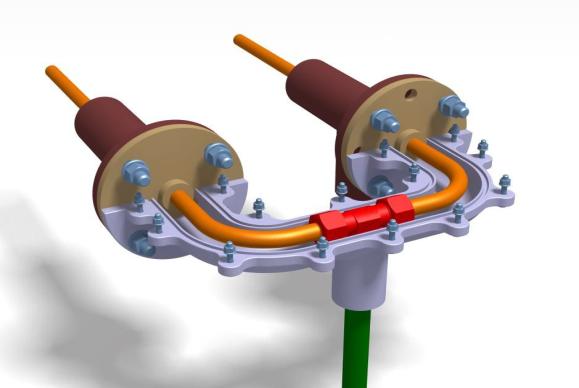

Coque de refroidissement — flexible plaque de contact
Étude tuyauterie haute pression et fiabilisation des interfaces.
Contrôle · Concassage

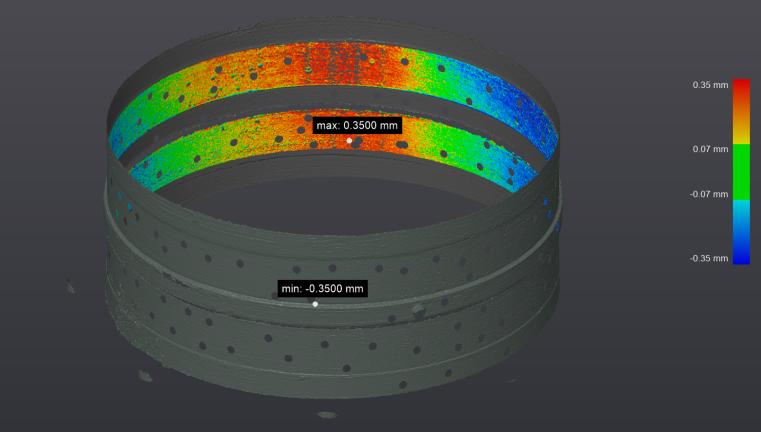

Contrôle tridimensionnel — paliers
Inspection dimensionnelle, cartographie d'écarts et rapport conforme.
CAO · Fusion

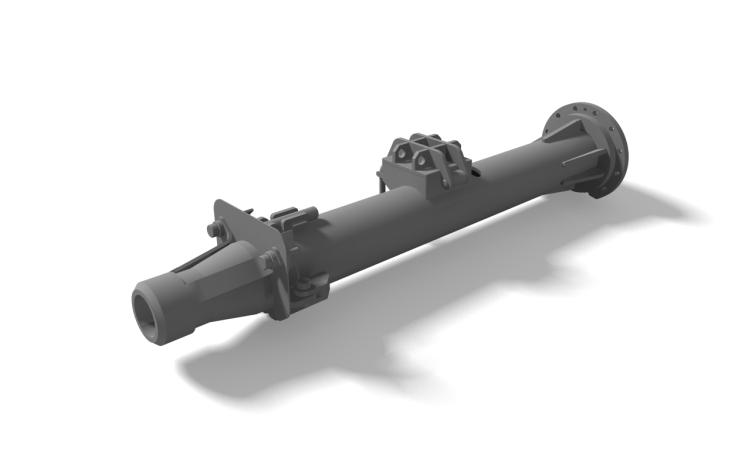

Canon à reboucher — four de nickel
Fiabilisation de l'étanchéité de la tête pivotante.
Reverse · Atelier Shaking

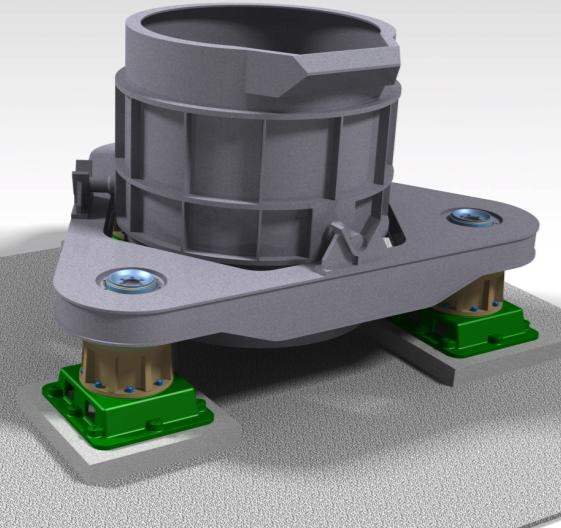

Mécanisme de secouage
Reverse engineering du mécanisme complet.
Devis & contact
Une pièce à reconstituer, un plan à réaliser ?
Décrivez votre besoin — je reviens vers vous pour cadrer l'étude et établir un devis.
- 10 Rue Bichat, Nouméa — Nouvelle-Calédonie
- (687) 89 86 27
- y.bouroi@calcad.fr
- Yassine Bouroi — Gérant, Société CALCAD SARL
